主要特性：SEC345/SEC340是一款慧聯開發高精度三維電子羅盤，采用專利三維補償技術，使得在產品傾斜+40°的傾斜角度下依然可提供準確的航向數據。

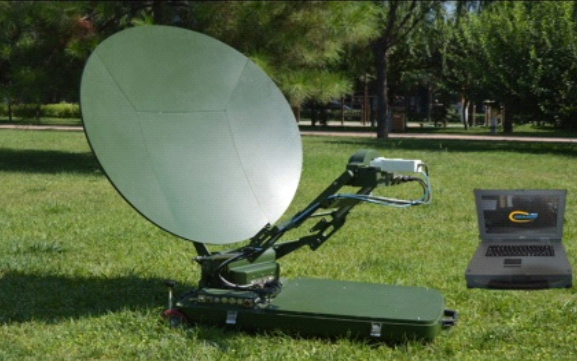

◆衛星追蹤
◆鉆井設備控測

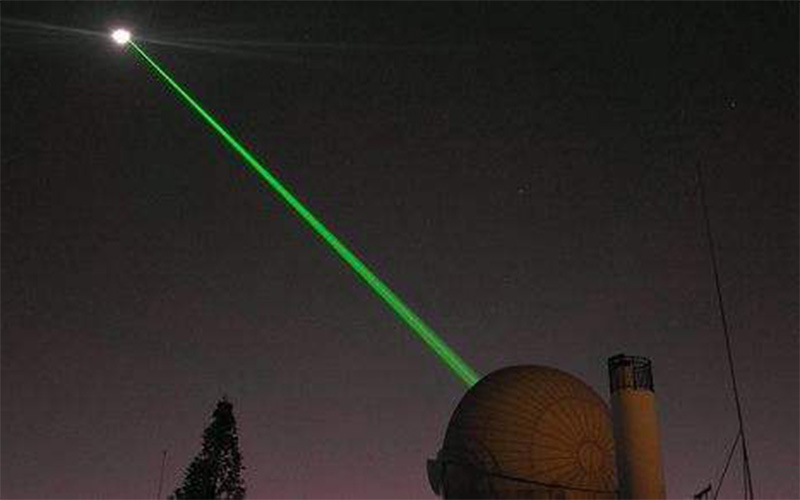

◆光測距儀

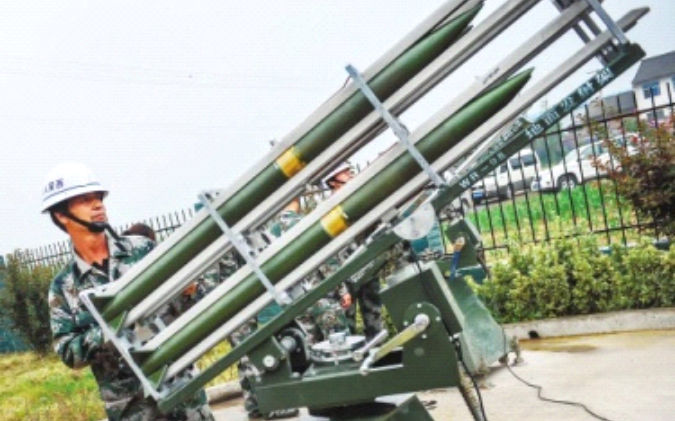

◆激軍用單兵作戰設備
◆ 水下機器人導航

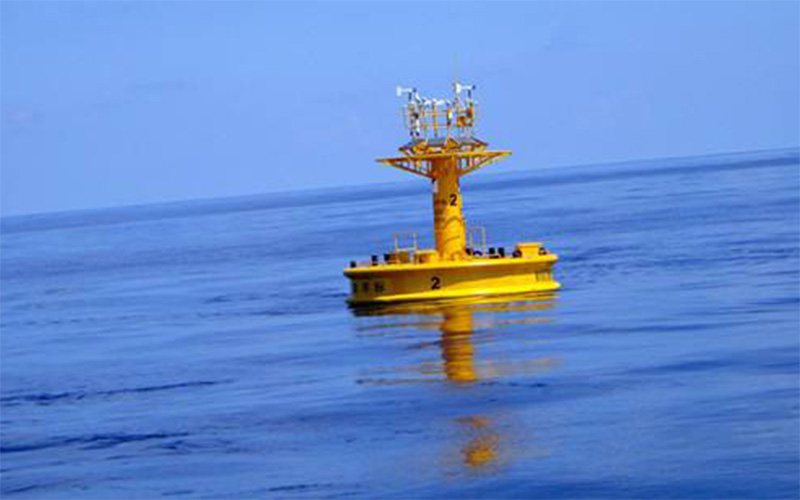

◆海洋勘測儀
◆機械人控制
◆無人飛行器
產品指標
| 性能指標 | ||
| 羅盤航向參數 | 航向精度 | 0.8°[1]（RMS） |
| 分辨率 | 0.1° | |
| 重復性 | 0.2° | |
| 羅盤傾斜參數 | 俯仰精度 | 0.15° |
| 橫滾精度 | 0.15° | |
| 分辨率 | 0.01° | |
| 傾斜范圍 | 俯仰±90°; 橫滾360° | |
| 校準 | 硬鐵校準 | 有 |
| 軟鐵校準 | 有 | |
| 有限傾斜用戶校準 | 有 | |
| 物理特性 | 尺寸 | L59 x W37 x H22.6 (mm) (SEC345) |
| L33 × W27 × H12(mm) (SEC340) | ||
| 重量 | 100克(SEC345) | |
| 10克(SEC340) | ||
| 接口連接器 | 7針 | |
| 接口特性 | 啟動延遲 | 50毫秒 |
| 最大采樣速率 | 50次/秒 | |
| 串口通信速率 | 2400到115200波特率 | |
| 輸出格式 | 二進制高性能協議 | |
| 電源 | 支持電壓 | 直流+5V |
| 電流(最大) | 40mA | |
| 工作模式 | 35mA | |
| 環境 | 工作溫度 | -40℃--+85℃ |
| 存儲溫度 | -45℃--+125℃ | |
| 抗沖擊 | 3000g | |
[1]在均勻磁場中
| 電氣連接 | |||||
| 1 | 2 | 3 | 4 | 5 | |
| 線色 | 紅色RED | 藍色 BLUE | 黑色BLACK | 綠色GREEN | 黃色YELLOW |
| 功能 | 電源正極 DC 5V | NC | GND 地 | 接收RXD （B、或D-） | 發送TXD （A、D+） |
更多內容請點擊右上方的 產品手冊下載
