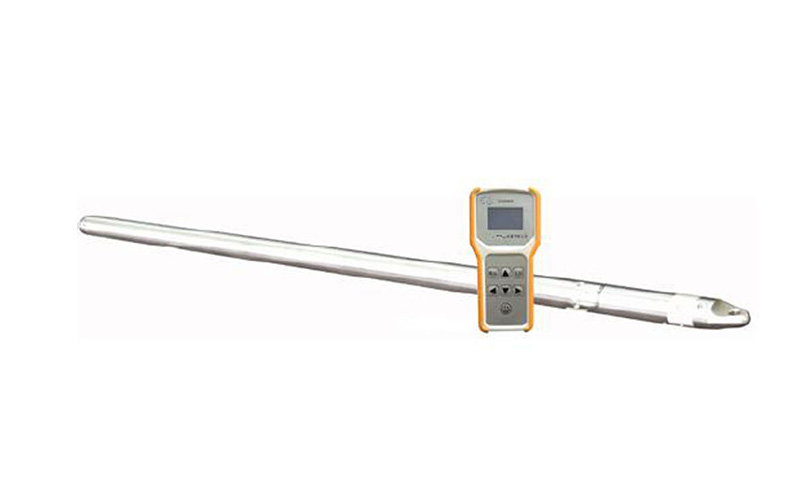

產品名稱：HEC750磁性連續測斜儀基于航空航天慣導技術的姿態解算方法
主要特性：HEC750磁性連續測斜儀以高品質的加速度計和磁傳感器為核心部件，采集地球重力場和地磁場的三維分量，井下實時解算，在三維空間對井身軌跡進行連續、精確測量。系統采用了基于航空航天慣導技術的姿態解算方法，通過先進的軟件校驗和補償，保證了系統的精度和可靠性。
在線詢價
在線詢價
產品手冊下載
視頻指導
軟件下載

產品介紹
HEC750磁性連續測斜儀以高品質的加速度計和磁傳感器為核心部件，采集地球重力場和地磁場的三維分量，井下實時解算，在三維空間對井身軌跡進行連續、精確測量。系統采用了基于航空航天慣導技術的姿態解算方法，通過先進的軟件校驗和補償，保證了系統的精度和可靠性。
HEC750為石油測斜領域應用特別進行優化，使其非常適合于測井設備定位，定向打井。用戶只需要把HEC750連接到數據傳輸電路中，就可以完成系統設計。HEC750工作溫度可以達到175°。通過先進的溫度補償算法，HEC750可以在全溫范圍內輸出高精度角度值。

主要特性
◆ 高精度：橫滾和俯仰為±0.1o、方位角為±0.3o
◆ 三軸磁力計，三軸加速度計
◆ 數字串口輸入、輸出
◆ 小尺寸：Φ35mm×394mm
◆ 電纜調制解調器（Model 750WL）
◆ 溫度補償至150°C
◆ 石油測井優化設計
應用領域
◆ 勘探
◆ 測井設備定位
◆ 定向打井

產品指標

性能指標
角精度(0 –150°C)	方位角	±0.3°
	工具面角(橫滾)	±0.1°
	傾斜（俯仰）	±0.1°
溫度范圍	工作溫度	0 to 175°C
溫度范圍	貯存溫度	-55 to +180°C
功率	750	+12V to +30V 70 mA @ 15V
功率	750WL	+12V to +30V 70 mA @ 15V
物理特性	尺寸	Φ35mm×394mm
	重量	680克
	沖擊	1000G 1ms 半正弦波
	振動	20G rms 5-1000Hz
接口特性	邏輯電平	TTL
	通信速率	最大9600
	電纜調制解調器(750WL)	2025-2225 Hz @ 300 baud
	電纜電壓(750WL)	1 to 4v 峰峰值
	輸出格式	十六進制或 ASCII 碼
	主連接器	MDM15SH003P (ITT Cannon)
	匹配連接器	MDM15PH003L (ITT Cannon)
