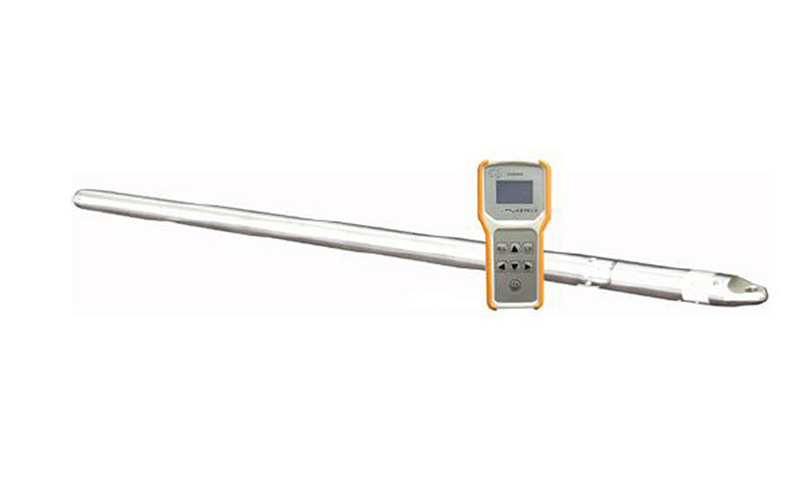

產品名稱：IMS670光纖陀螺測斜短節 測量精度方位角: ±2° 傾斜角±0.1°
主要特性：IMS670光纖陀螺尋北測斜短節是一種新型的測量井斜，方位角的數字化模塊，可廣泛應用于水文、水電、煤礦、冶金、油田、地質等測井領域。其內部采用軍品級光纖陀螺為敏感元件，可以精確自尋北。儀器使用不受任何鐵磁干擾，主要針對磁性礦地區及在鋼鐵管類鉆管中測量鉆孔斜度和方位而設計。本儀器采用加速度傳感器測量頂角，利用光纖陀螺儀確定方位，同時給出頂角，方位角，重力工具面角，陀螺工具面角等測井姿態信息，采用點測方式，通過RS232接口傳輸數據，用戶只需配置電源，壓力桶等簡單的設備就可以構成一套完整的測斜儀器。
在線詢價
在線詢價
產品手冊下載
視頻指導
軟件下載

產品介紹
IMS670光纖陀螺尋北測斜短節是一種新型的測量井斜，方位角的數字化模塊，可廣泛應用于水文、水電、煤礦、冶金、油田、地質等測井領域。其內部采用軍品級光纖陀螺為敏感元件，可以精確自尋北。儀器使用不受任何鐵磁干擾，主要針對磁性礦地區及在鋼鐵管類鉆管中測量鉆孔斜度和方位而設計。本儀器采用加速度傳感器測量頂角，利用光纖陀螺儀確定方位，同時給出頂角，方位角，重力工具面角，陀螺工具面角等測井姿態信息，采用點測方式，通過RS232接口傳輸數據，用戶只需配置電源，壓力桶等簡單的設備就可以構成一套完整的測斜儀器。

主要特性
◆ 光纖陀螺自尋北，三軸加速度計
◆ 磁礦區，套管，鋼管內正常使用
◆ 結構緊湊，體積小
◆ 抗振動，沖擊力強
◆ 測量精度方位角: ±2°，傾斜角±0.1°
應用領域
◆可廣泛應用于水文、水電、煤礦、冶金、油田、地質等測井領域

產品指標

性能指標
頂角	量程	0°～60°
頂角	精度	±0.1°
方位測量范圍	量程	0°～360°
方位測量范圍	精度	±2°(3°頂角60°)
電源	支持電壓	24V直流供電
電源	功耗	4W
接口類型	數字接口	RS232(5芯排線)
接口類型	通信協議	16進制
環境	儲存范圍	-40℃--+85℃
	工作溫度	-20℃--+65℃
	抗振性能	3000g
