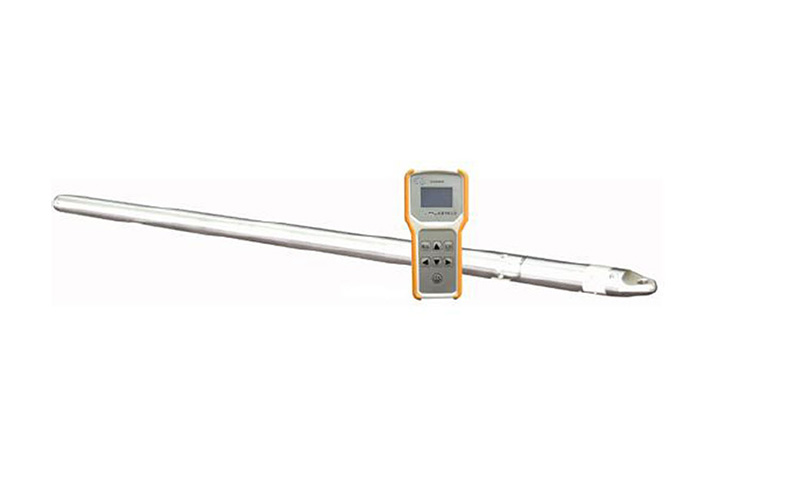

產品名稱：IMS870三軸光纖陀螺測斜儀體積小可靠性高壽命長 精度高
主要特性：三軸光纖陀螺井跡連續測量?jī)x專為測量鉆孔斜度及方位而設計，除了進行一般鉆孔的方位角、傾斜角測量外，還可針對磁性礦區及在鐵套管中進行鉆孔斜度及方位的測量（普通測斜儀在磁性礦區或在鐵套管中，因受磁性體的影響，鉆孔的方位難以準確確定）。本產品井跡連續測量?jī)x，采用光纖陀螺,它是專門適合于測斜領域的小口徑光纖陀螺方位測量?jī)x。
在線詢價
在線詢價
產品手冊下載
視頻指導
軟件下載

產品介紹
三軸光纖陀螺井跡連續測量?jī)x專為測量鉆孔斜度及方位而設計，除了進行一般鉆孔的方位角、傾斜角測量外，還可針對磁性礦區及在鐵套管中進行鉆孔斜度及方位的測量（普通測斜儀在磁性礦區或在鐵套管中，因受磁性體的影響，鉆孔的方位難以準確確定）。本產品井跡連續測量?jī)x，采用光纖陀螺,它是專門適合于測斜領域的小口徑光纖陀螺方位測量?jī)x。
儀器采用新研制的小口徑精密三軸一體化光纖陀螺儀和三個石英加速度計作為核心敏感單元，實時測量?jī)x器沿井眼運動過程中的角速度、加速度，通過解算處理器進行三維姿態計算，得到井孔走向的井斜角、井斜方位角、射孔方位角、工具面角、標準極板方位角等實時參數。由于小口徑與測量環境的限制，為克服高溫惡劣環境對儀器測量精度的影響，儀器采用了加裝保溫瓶、置入吸熱材料、強跟蹤卡爾曼濾波、對傳感器采用小波神經網絡進行溫度漂移辨識與補償?shù)姆桨?。該系統能夠有效解決在無磁或磁干擾等環境下的井眼軌跡連續測量、曲線記錄問題，其全姿態測量特點使其亦適用于水平井測量，具有廣闊的應用前景。儀器具有體積小、可靠性高、壽命長、精度高、零點漂移小、能夠耐沖擊和振動、功耗低、價格低等優點。

主要特性
◆ 三軸光纖陀螺自尋北，三軸加速度計
◆ 磁礦區，套管，鋼管內正常使用
◆ 結構緊湊，體積小
◆ 抗振動，沖擊力強
◆ 水平井，垂直井全向測量
◆ 寬溫工作
應用領域
◆適合于測斜領域的小口徑光纖陀螺方位測量?jī)x

產品指標

性能指標
頂角	量程	0°～100°
頂角	精度	±0.2°
方位測量范圍	量程	0°～360°
	精度	±8°(頂角<2°)
		±6°(2°<頂角<5°)
		±3°(5°<頂角)
電源	支持電壓	110V，±10%直流供電
工作溫度		-20～+175 ℃
初始校準		開機自尋北
工作方式	連續測量	數據輸出頻率：1次/100毫秒
尺寸		Φ66mm×850mm
重量		10kg
接口類型	數字接口	RS232
