產品名稱：高精度電子羅盤_HEC366高精度三維軍用電子羅盤測斜儀
主要特性：HEC366是一款高精度全姿態三維羅盤，在360°橫滾，+/-90°全傾角范圍內都能提供高精度的航向信息。 HEC366為石油煤炭測斜領域應用特別進行優化，使其非常適合于測斜儀系統，HEC366可以手動或者自動輸出傾斜角，方位角和工具面角信息，并且可以輸出當前加速度和磁場分量大小，用戶只需要把HEC366連接到數據傳輸電路中，就可以形成一只高精度測斜儀。
在線詢價
在線詢價
產品手冊下載
視頻指導
軟件下載

產品介紹
HEC366是一款高精度全姿態三維羅盤，在360°橫滾，+/-90°全傾角范圍內都能提供高精度的航向信息。
HEC366為石油煤炭測斜領域應用特別進行優化，使其非常適合于測斜儀系統，HEC366可以手動或者自動輸出傾斜角，方位角和工具面角信息，并且可以輸出當前加速度和磁場分量大小，用戶只需要把 HEC366連接到數據傳輸電路中，就可以形成一只高精度測斜儀。
HEC366輸出載體的精確姿態，可以用于全姿態轉動的系統中。此產品帶有硬磁、軟磁及傾角補償，羅盤輸出校準后的高精度測量值。HEC366集成專利技術的三軸磁通門，通過中央處理器實時解算航向，使用三軸加速度計對傾斜角進行航向補償，使其在極其惡劣的環境下也能提供準確的航向數據。HEC366體積小、功耗低，在石油測井、天線指向、車輛導航、姿態系統等眾多領域得到廣泛應用。
主要特性
◆ 精度：0.2°~0.5°
◆ 測量范圍：全姿態測量
◆ 寬溫范圍：-40℃～+85℃
◆ 低工作電流：35mA
◆ 小體積外形
◆ 帶硬磁、軟磁及傾角補償
◆ 標準RS232，RS485，TTL，CAN 輸出接口
應用領域

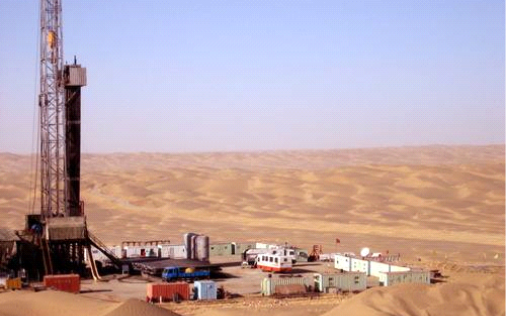

◆ 石油地質測井隨鉆
◆ 激光測距儀
◆ 水下ROV\AUV導航
◆ 單兵作戰設備
◆ 水下聲吶拖體
◆ GPS組合導航

◆ 航海導航測繪

◆ 衛星追蹤

產品指標

性能指標
羅盤航向參數	航向精度	0.2~0.5°[1]（RMS，俯仰＜85°）
	分辨率	0.05°
	重復性	0.1°
羅盤傾斜參數	俯仰精度	0.05°（俯仰＜40°）
	俯仰精度	0.1°（俯仰＜86°）
	橫滾精度	0.1°（俯仰＜60°）
		0.2°（俯仰＜80°）
		0.3°（俯仰＜86°）
	傾角分辨率	0.01°
	傾斜范圍	俯仰±90°；橫滾360°
校準	硬鐵校準	有
	軟鐵校準	有
	傾斜校準	有
物理特性	尺寸	L114 x W20 x H20 (mm) (HEC366帶機構)
	尺寸	L72 x W16 x H12 (mm) (HEC366裸板)
	重量	150克(HEC366帶機構)
	重量	10克(HEC366裸板)
	接口連接器	7針航空插頭
接口特性	啟動延遲	50毫秒
	最大采樣速率	50次/秒
	RS232、RS485、TTL通信速率	2400到115200 baud/second
	輸出格式	十六進制
電源	支持電壓	直流+5V
	工作模式	35mA
	電流（最大）	40mA
環境	工作溫度	-40℃--+85℃
	儲存溫度	-45℃--+125℃
	抗振性能	3000g

[1] 在均勻磁場中

電氣連接
	1	2	3	4	5
線色	紅RED	藍BLUE	黑BLACK	綠GREEN	黃YELLOW
功能	DC 5V	NC	GND	232接口RXD 或485接口（B、D-）	232接口TXD 或485接口（A、D+）
