產品名稱：電容式傾角傳感器_SIS828電容式傾角傳感器精度0.005°
主要特性：SIS828是慧聯科技研發的一款高精度模擬電流、電壓輸出型雙軸傾角傳感器，分辨率0.001°，最高精度0.005°，產品輸出0-20mA，4-20mA，0-24mA，0-5V，0-10V可選。輸出信號抗干擾性強，寬電壓工作，量程可選，是理想的工程機械設備產品。
在線詢價
在線詢價
產品手冊下載
視頻指導
軟件下載

產品介紹
SIS828是慧聯科技研發的一款高精度模擬電流、電壓輸出型雙軸傾角傳感器，分辨率0.001°，最高精度0.005°，產品輸出0-20mA，4-20mA，0-24mA，0-5V，0-10V可選。輸出信號抗干擾性強，寬電壓工作，量程可選，是理想的工程機械設備產品。

主要特性
◆ 4-20mA，0-20mA電流輸出可選
◆ 0-5V，0-10V電壓輸出可選
◆ 最高精度0.005°
◆ 分辨率0.001°
◆ 量程0～±180°可選
◆ 雙軸傾角測量可選
◆ 寬電壓輸入12～35V
◆ 寬溫工作-40～+85℃
◆ 高抗振性能>20000g
應用領域
◆ 石油抽油機姿態
◆ 特種車輛調平
◆ 高空平臺安全保護
◆ 醫療設備角度控制
◆ 地下鉆機姿態導航

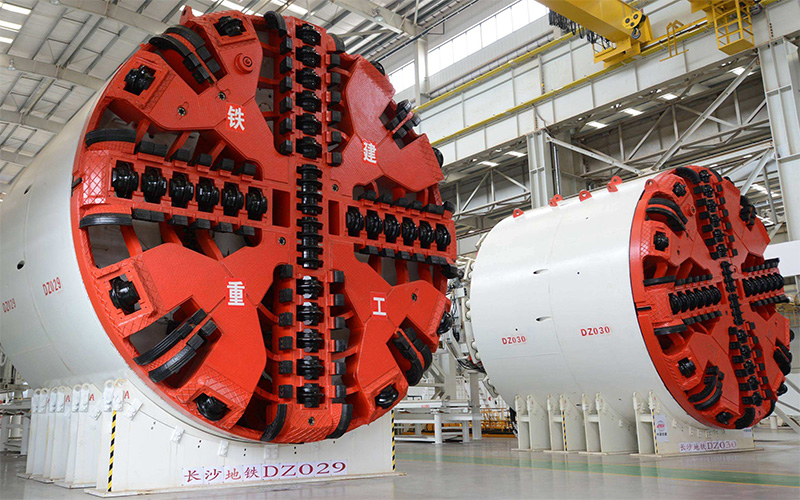

◆ 盾構頂管應用
◆ 基于傾角的方向測量
◆ 地質設備傾斜監測
◆ 定向衛星通訊天線的俯仰角測量

產品指標

電氣指標
參數	條件	最小值	典型值	最大值	單位
供電電壓		12	12	35	V
工作電流	空載		30		mA
輸出負載	最大	0		500	?
工作溫度		-40		+85	℃
存儲溫度		-45		+125	℃

性能指標
參數	條件	SIS828-5	SIS828-15	SIS828-30	SIS828-90		單位
測量范圍		±5	±15	±30	±90		°
測量軸		X-Y	X-Y	X-Y	X-Y
零點溫度漂移	-25～85°	±0.001	±0.001	±0.001	±0.001		°/℃
頻率響應		100	100	100	100		Hz
分辨率		0.001	0.001	0.001	0.001		°
精度	常溫	0.005	0.008	0.01	0.05		°
沖擊	20000g，0.5ms，3次/軸
重量	200g（不含包裝盒）
零點偏移	0°的輸出（4-20mA）		12			mA
	0°的輸出（0-5V）		2.5			V
	0°的輸出（0-10V）		5			V

電氣連接
	1	3	4	5	6	7	8	9	10
線色	紅	黑	綠	黃	棕	橙	白	紫	灰
功能	VCC	GND	RS232 RXD	RS232 TXD	VX OUT	VY OUT	IX OUT	IY OUT	AGND
功能	電源12-35V	公共地	串口接收	串口發送	X軸電壓輸出	Y軸電壓輸出	X軸電流輸出	Y軸電流輸出	信號地
